サンテック・ディスプレイ株式会社

2002.4.19

独自開発大型カラー液晶ディスプレイ

カラー表示　

（8色～フルカラー）

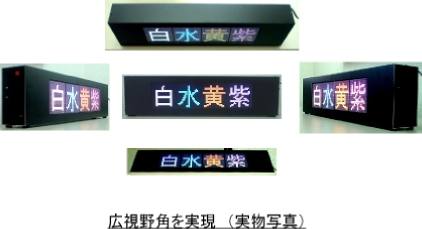

広視野角を実現（実物写真）

動画対応

（応答速度≦4ms）

高開口率

（LEDの1.5倍以上）

広視野角

（上下左右＞70°）

高コントラスト

（1：100）

高輝度

（700cd/m2以上）

低消費電力

（LEDの1/5）

長寿命

（LEDの2倍以上）

低価格

（3色LEDの約1/2）

高速スクロール

（5文字以上/秒）

▼　8文字表示器の実物写真

8文字表示器　パターン1

8文字表示器　パターン2

8文字表示器　パターン3

8文字表示器　パターン4

8文字表示器　パターン5

8文字表示器　パターン6

　仕様の概要

1パネルの仕様

項目		特性
表示モード		8色マルチカラーLCD　静止画、動画、スクロール表示
採光方式		透過型(RGB3色のバックライト使用)
寸法	画素数	24×24dots
	ドットサイズ	3.88(W)×4.07(H)mm
	ドットピッチ	4.17(W)×4.17(H)mm
	パネル外形寸法	100(W)×102(H)mm:ViewAea
輝度		700cd/m2以上
コントラスト		45以上
視角		上下左右：70°以上
駆動方法		スタティック

全体の仕様

項目	特性
表示器外形寸法	1,088(W)×154(H)×83(D)mm
表示エリア	822(W)×104(H)mm：8パネル実装
電源	AC100V　50/60Hz
