■■■スタティックLCDパネルのロジックIC（74HC595）による直接駆動■■■

通常のLCDパネルは専用のドライバーICをMPUで制御して表示させます。

しかし、今回はあえてロジックICで直接駆動させることによりその駆動波形

を観察しLCD制御の基本を学習する。

なお、ほとんどのTN-LCDにおける市販ドライバーICはDuty駆動を行っている。

今回はDuty駆動はせず、最も簡単なStatic(スタティック）駆動で制御する。

LCDへの入力波形のコントロールが簡単でですが、LCDへの接続ピン本数が

多くなる欠点があります。

そこで74HC595を使用してMPUのPICからの制御ピンを3本に抑えています。

■波形の生成

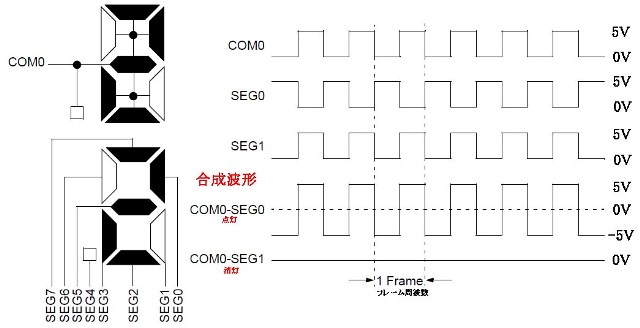

下の図は本LCDとは関係ない７セグの結線図であるが、Static駆動におけるSEG波形とCOM波形の説明です。

この場合、SEG0のセグメントは点灯、SEG1のセグメントは消灯です。

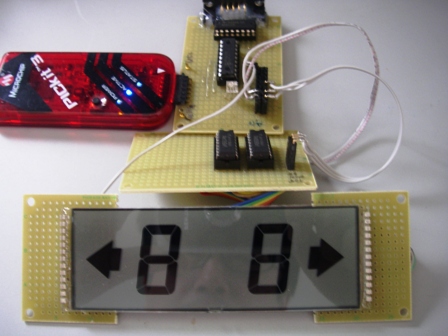

■ハードウエア

LCDパネル：サンテック・ディスプレイ社製TN-LCDパネル（7セグメント2桁＋→アイコン2個）

　　　　　　　　StaticTN-LCD , 駆動電圧5V

MPU：Microchip社製PIC16F88

シフトレジスタIC：東芝製74HC595

■ソフトウエア

コンパイラ：CCS社　PCM　（プログラマ：PICkit3)

TMR0を使用して任意のフレーム周波数は生成。

詳細は<74HC595.c>を参照願います。

■生成波形の観察

フレーム周波数：50Hzに設定しての波形観察。

約200μmのリップルが存在。これは74HC595へのデータ転送時間が影響している。

液晶分子の応答速度は数十msですのでこのリップル時間では早すぎて液晶分子が

追従できないものです。よって表示にはほとんど影響しないものです。

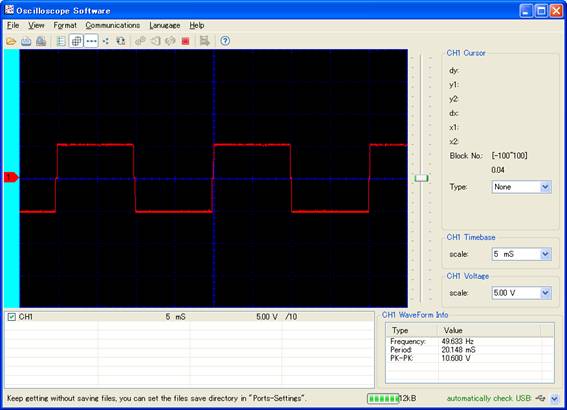

図1　　表示ON波形　

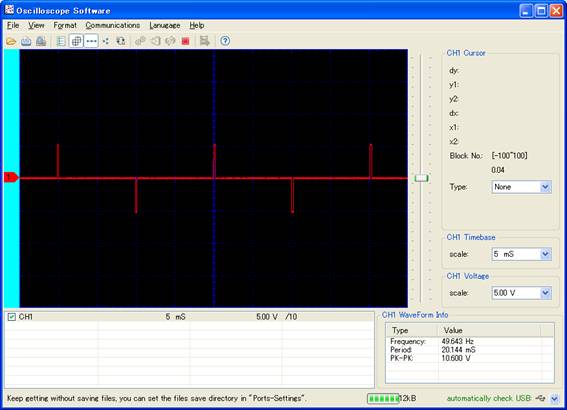

図2　　表示OFF波形
