| 1.用途 |

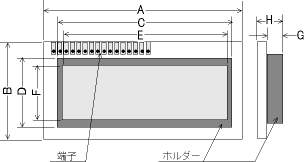

| 2．モジュール概略寸法 |
 |
・外形寸法（PCB)
[A×B×H] |
A:（ ）mm B:( )mm H:( )mm |
・ホルダー寸法
[C×D×G] |
C:（ ）mm D:( )mm G:( )mm |
・有効表示エリア
[E×F] |
E:（ ）mm F:( )mm |
|
|
|
|
| 3.LCDタイプ |
| □TN |
|
|
| □STN |
□yellow green □Grey □Blue |
| □その他の表示タイプ（GH,etc...) |
|
|
| 4.表示モード |
□ポジ □ネガ |
| 5.表示形態 |
□反射 □透過 □半透過 |
| 6.視角方向 |
□6時(下視角） □12時（上視角） |
| 7．画素サイズ |
 |
●キャラクタタイプ |
(行 ×列 ) |
| ドットサイズ[Xd×Yd] |
( × )mm |
| ドットピッチ[Xp×Yp] |
( × )mm |
| 文字大きさ[Xc×Yc] |
( × )mm |
| 文字間のピッチ[Xcp×Ycp] |
( × )mm |
| ●グラフィックタイプ |
|
| ドット数 |
( × )mm |
| ドットサイズ[Xd×Yd] |
( × )mm |
| ドットピッチ[Xp×Yp] |
( × )mm |
| ●セグメントタイプ |
|
|
□7セグメント □その他（貴社図面ご提示） |
|
| 8.偏光版 |
| ・上側偏光板 |
□attached Type □separate Type |
|
（表面処理） |
□Normal □anti-glare |
| ・下側偏光板 |
□attached Type □separate Type |
| （反射/透過） |
□反射型 □半透過型 □透過型 |
| 9.バックライト種類 |
□なし □EL □LED □CCFL |
| 10.LCD／PCB間コネクタ種類 |
□ラバーコネクタ □ピンコネクタ
□ヒートシール
□その他（＿＿＿＿＿） |
| 11.駆動方法 |
|
| ・駆動電圧 |
（ ）V |
| ・駆動方式 |
□Static □Dynamic |
| ・周波数 |
（ ）Hz |
| ・デュ-ティー比 |
（1／ ）duty |
| ・バイアス |
（1／ ）bias |
| 12.コントロール／ドライバIC |
□当社推薦
□貴社ご指定（＿＿＿製No.＿＿＿） |
| 13.温度条件 |
|
|
| ・動作温度範囲 |
（ ）℃〜（ ）℃ |
| ・保存温度範囲 |
（ ）℃〜（ ）℃ |
| 14.その他注意事項
|
|
|
| 15.開発スケジュール |
|
|
| ・仕様決定日 |
（ 年 月 日） |
| ・サンプル納入日／数量 |
（ 年 月 日）／ pcs |
| ・量産納入日／数量 |
（ 年 月 日）／ pcs |
|
仕様ご検討用シート（カスタムLCDモジュール）
