特徴

既に、視野角の広さが要求される大型TFT-TV 等に応用されている液晶方式の一つで、この技術を小型液晶LCD に応用したものです。
広視野角です。
高コントラストです。背景色も文字部非表示部分も光抜けが無く、真っ黒にすることができます。
通常のTN-LCD と同様、スタティック・Duty 駆動が可能で、従来使用のTN-LCD からそのまま置き替え可能です。
背景部分のマスキング加工（Cr 等）が不要なため、ローコストで高コントラスト化が可能です。

従来TN方式とEBT方式の構造差異説明

TN方式は電圧無印可時に、液晶分子はガラス基板に対して寝た状態にあり、電圧印可に伴って徐々に液晶分子が立ち上がるモードで、明（白）から暗（黒）へ透過率が変化する方式です。これに対し、EBT 方式はTN 方式とは逆に液晶分子が立った状態から、電圧印可に伴って徐々に倒れていくモードで、暗から明に透過率が変化する方式です。
電圧無印可時に黒表示となるEBT方式は一般的に”より黒い色”が出せるため、コントラストが高く、さらに高速液晶材料採用で応答速度が早い優れた特徴を有します。

	EBT-LCD	TN-LCD
動作原理	・誘電異方性が負の液晶使用・電圧印可で液晶分子が寝る・電圧OFF 時黒表示→電圧ONで白表示	・誘電異方性が正の液晶使用・電圧印可で液晶分子が立ち上がる・電圧OFF 時白表示→電圧ONで黒表示
視野角	広い（上下左右±80 度以上）	狭い（上下:±30 度、左右±50 度）
応答速度	早い（<20ms)	遅い（20~100ms)
コントラスト	>800:1	100:1
用途	大型液晶テレビ、高コントラスト	表示器一般的表示器

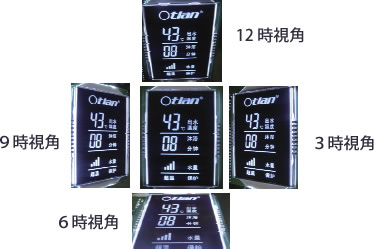

視野イメージ
