動作方法の例

特長

開発の流れ

LCDパネル

LCDモジュール

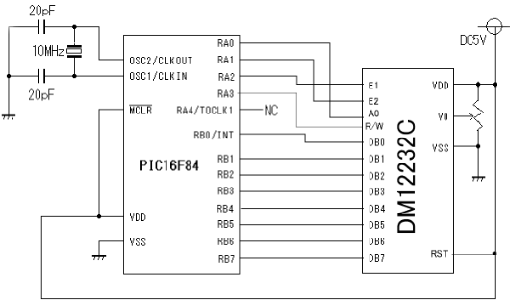

• 準備（ハード）
  PIC：　PIC16F84-10/P
  水晶発信機：　10MHz
  セラミックコンデンサー：　20pF
  可変抵抗器：　コントラスト調整用
  LCD表示器：　DM12232C-D-YSNFD-01
  　　　　　　　　　（122×32dotsSTNポジ型、バックライト内蔵、DC5V単一電源）
  電源：　5VDC
  PICライタ
  DosVパソコン



• 準備（ソフト）
  ・PIC統合開発プログラム「MPLAB」　(入手先：マイクロチップテクノロジー社ホームページ）
  ・PIC書き込みソフト（ライターに付属のもの）

このLCDモジュールのドライバICはS-MOS SYSTEMS製SED1520を使用しています。その特徴は

1. 表示データRAMによるRAMデータの直接表示（表示データRAM：2,560bit）
   →ビットイメージの表示データを内蔵の表示用RAMに書き込めば直ちにLCD上に反映されます。
2. 高速8ビット高速インターフェイス（80系、68系両MPUとのバス直結可能）
3. Duty比：コマンドより1/16又は1/32に設定可能
4. 豊富なコマンド機能（後述）

今回の使用するMPUは誰でも簡単に入手できるPIC16F84ですが、SED1520とのインターフェイスは68系モードとします。よって電源投入時はRST：Highにします。
（80系MPUを使い慣れている人であれば80系モードでいいですがRST：LOWです。インストラクションコードも変わりますので注意!）

このLCDモジュールを制御するのはE1、E2、R/W、A0の4本の制御信号です。
E1はLCDの画面向かって左半分、E2は右半分を独立に制御します。

この4本の制御信号でDB0〜DB7の入出力データを入出力させるのです。また、入出力データだけではなく、インストラクションコード（コントロールコマンド）も制御します。

それでは、次にプログラムを紹介します。

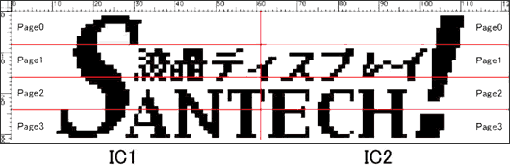

上の表示写真「液晶ディスプレイ　Santech!」を単に表示させるだけです。しかし、1ドットつづ「0」、「1」で入力していますので少し煩雑になっています。
