PICを使ってグラフィックタイプLCDモジュールを操作してみる(2)

準備（ハード）
PIC：　PIC16F84-10/P
水晶発信機：　10MHz
セラミックコンデンサー：　20pF
可変抵抗器：　コントラスト調整用
LCD表示器：　DM12864A-D-YSNFD-01
　　　　　　　　　（128×64dotsSTNポジ型、バックライト内蔵、DC5V単一電源）
電源：　5VDC

PICライタ
DosVパソコン
準備（ソフト）
・PIC統合開発プログラム「MPLAB」　(入手先：マイクロチップテクノロジー社ホームページ）
・PIC書き込みソフト（ライターに付属のもの）

表示写真

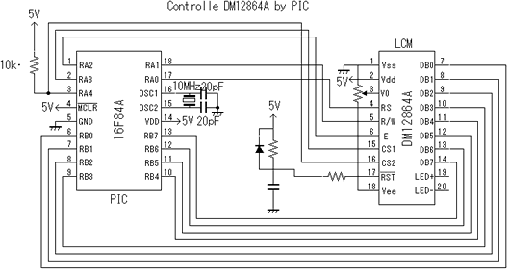

回路図


ハードウエア解説
このLCDモジュールのドライバICは製SAMSUNG製S6B0108（旧　KSO108）を使用しています。このICへのデーターの入力は8ビットパラレルになります。

ソフトウエア解説
今回も使用するMPUはPIC16F84です。このLCDモジュールを制御するのはE、R/W、RS、CS1、CS2の5本の制御信号です。 CS1はLCDの画面向かって左半分、CS2は右半分を独立に制御します。この5本の制御信号でDB0～DB7のデータを入出力させるのです。また、入出力データだけではなく、インストラクションコード（コントロールコマンド）も制御します。

X、Yアドレスは次のとおり。画面向かって右半分、左半分で使うICが決まっています。



それでは、次にプログラムを紹介します。今回は漢字を表示させてみます。16×16ドットで漢字1文字です。「液晶」と表示させます。縦方向（X方向）は8ドット単位PAGE（Xアドレス）を決めてやらなければなりません。 1ドットつづ「1」（点灯）、「0」（消灯）で入力しています。
