• 準備（ハード）
  マイコン：　PIC16F887
  水晶発信機：　内蔵発振子（（8Mhz)
  可変抵抗器：　コントラスト調整用10kohm
  LCD表示器：　SD-G240128A-YFDN-DYWC
  　　　　　　　　　（240×128dotsSTNポジ型、バックライト内蔵、DC5V単一電源）
  電源：　5VDC


• 準備（ソフト）
  ・PIC統合開発プログラム「MPLAB」　(入手先：マイクロチップテクノロジー社ホームページ）
  ・Cコンパイラ：CCS PCM

このLCDモジュールのコントロールICは東芝製T6963Cを使用しています。ASCIIのキャラクタジェネレーターを内蔵しており多機能な使い方が可能です。

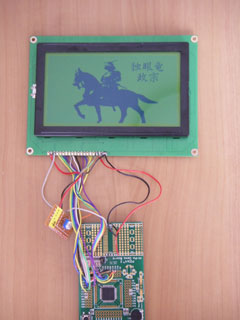

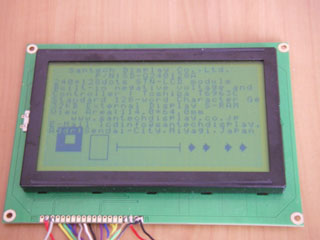

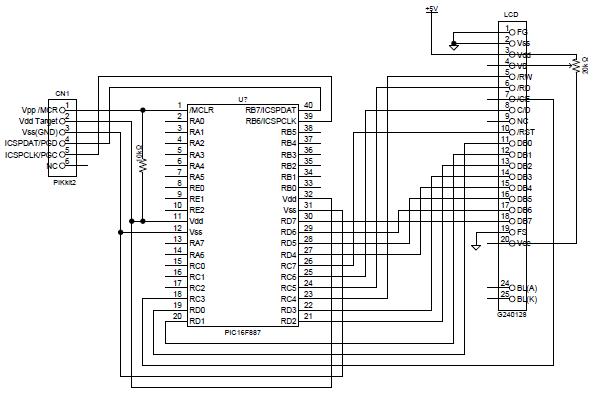

本LCDモジュールとＰＩＣとの結線は「SD-G24064B」と同一です。

　ソフトウエア解説

それでは、次にプログラムを紹介します。
プロフラム本体は<G240128_T6963C_16F887.c>に記述しています。
その中の画像データは<samurai.c>にまとめてincludeしています。
