PICを使ってグラフィックタイプLCDモジュールを操作してみる(2)

準備（ハード）
マイコン：　PIC16F887
水晶発信機：　内蔵発振子（（8Mhz)
可変抵抗器：　コントラスト調整用10kohm
LCD表示器：　SD-G12864A-YFDN-DYWC
　　　　　　　　　（128×64dotsSTNポジ型、バックライト内蔵、DC5V単一電源）
電源：　5VDC
準備（ソフト）
・PIC統合開発プログラム「MPLAB」　
・プログラマー：PIC Kit2
・開発C言語：CCS PCM

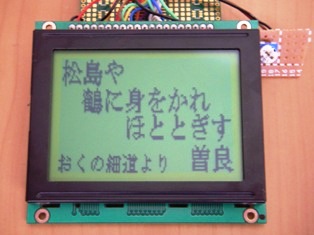

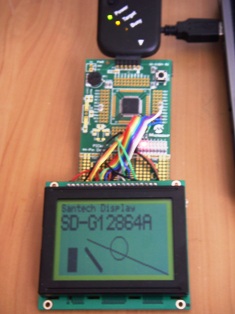

表示写真

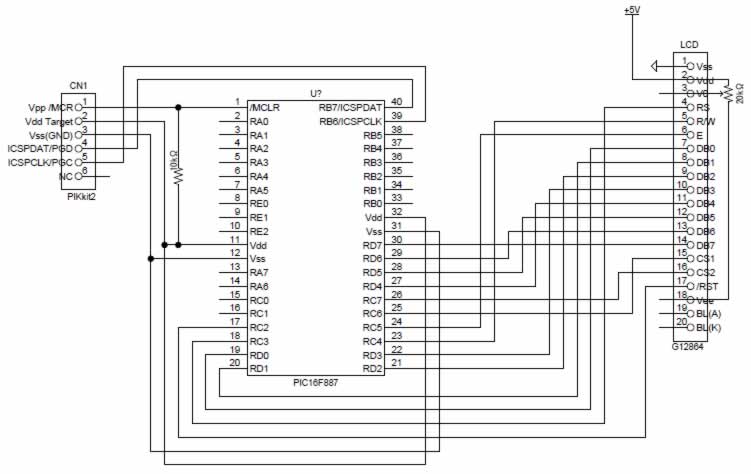

回路図
プログラム中のコメントに記載。

ハードウエア解説

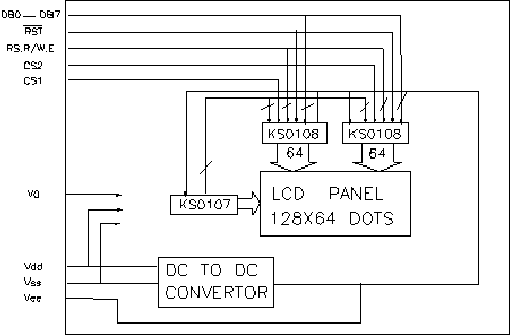

このLCDモジュールのドライバICは製SAMSUNG製S6B0108（旧　KSO108）を使用しています。このICへのデーターの入力は8ビットパラレルになります。

ソフトウエア解説
このLCDモジュールを制御するのはE、R/W、RS、CS1、CS2の5本の制御信号です。 CS1はLCDの画面向かって左半分、CS2は右半分を独立に制御します。この5本の制御信号でDB0～DB7のデータを入出力させるのです。また、入出力データだけではなく、インストラクションコード（コントロールコマンド）も制御します。

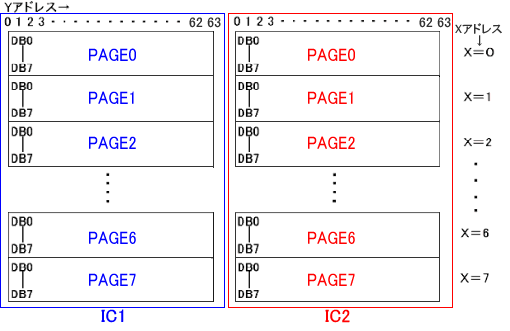

X、Yアドレスは次のとおり。画面向かって右半分、左半分で使うICが決まっています。


それでは、次にプログラムを紹介します。今回はASCIIコード文字の表示、各種図形の表示を行うものです。プロフラム本体は＜KS0108_16F887.c>に関数ライブラリは＜GLCD.C＞に記述しています。この関数ライブラリがポイントです。
