動作方法の例

特長

開発の流れ

LCDパネル

LCDモジュール

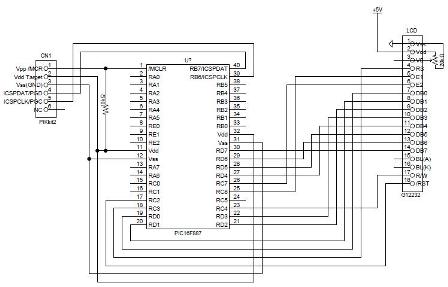

• 準備（ハード）
  PIC：　PIC16F887
  水晶発信器：　8MHz 内蔵
  可変抵抗器：　コントラスト調整用　20kohm

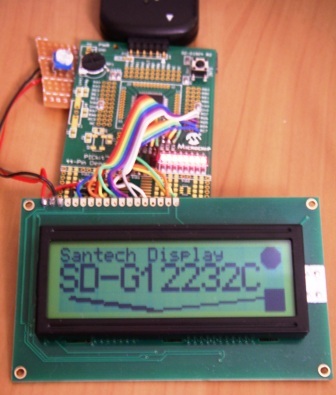

  LCD表示器：　SD-G12232C-YFDN-DYWC
  　　　　　　　　　（122×32dotsSTNポジ型、バックライト内蔵、DC5V単一電源）
  電源：　直流5V,GND
  PICライタ:PICkit2



• 準備（ソフト）
  ・PIC統合開発プログラム「MPLAB」
  ・コンパイラ：　CCS　PCM

このLCDモジュールのドライバICはS-MOS SYSTEMS製SED1520を使用しています。その特徴は

1. 表示データRAMによるRAMデータの直接表示（表示データRAM：2,560bit）
   →ビットイメージの表示データを内蔵の表示用RAMに書き込めば直ちにLCD上に反映されます。
2. 高速8ビット高速インターフェイス（80系、68系両MPUとのバス直結可能）
3. Duty比：コマンドより1/16又は1/32に設定可能
4. 豊富なコマンド機能（後述）

今回の使用するMPUは誰でも簡単に入手できるPIC16F84ですが、SED1520とのインターフェイスは68系モードとします。よって電源投入時はRST：Highにします。
（80系MPUを使い慣れている人であれば80系モードでいいですがRST：LOWです。インストラクションコードも変わりますので注意!）

このLCDモジュールを制御するのはE1、E2、R/W、A0（RS)の4本の制御信号です。

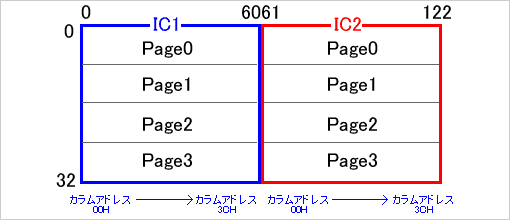

E1はLCDの画面向かって左半分、E2は右半分を独立に制御します。

この4本の制御信号でDB0〜DB7の入出力データを入出力させるのです。また、入出力データだけではなく、インストラクションコード（コントロールコマンド）も制御します。

それでは、次にプログラムを紹介します。

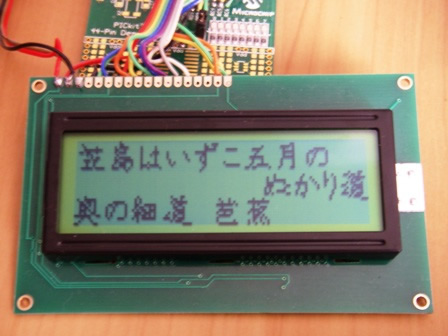

直線、円、Ascii文字表示など各種の関数を記述しています。
Mainプログラム→<SED1520_16F887.C>
関数ライブラリ→<GLCD_12232.C>
